Пленочные клавиатуры

Производство и изготовление гибких мембранных клавиатур на заказ.

Пленочная клавиатура – это изделие многослойное и гибкое. Клавиатура это часть устройства, для которого она изготавливается. Гибкие клавиатуры это идеальное решение для электронных устройств, как правило используются в следующих областях:

медицинское оборудование;
системы управления и контроля в промышленности;
оргтехника;
на предприятиях ВПК в военной промышленности;
Телекоммуникационная аппаратура;
Телефонные системы;
Бытовая техника;
Системы безопасности.

Изготовление пленочных клавиатур по индивидуальному заказу в соответствии с вашими потребностями.

Технология: Пленочные клавиатуры

Подготовка производства: необходима

Срок изготовления: 30 календарных дней

Пленочная клавиатура – это законченное электротехническое изделие. Они применяются при изготовлении бытовой техники и другого электротехнического оборудования.

В общем случае пленочные клавиатуры состоят из: - Лицевой части, которая представляет из себя лицевую декоративную приборную панель (шильд), где отпечатаны необходимые графические изображения и текстовая информация. Как и на обычном шильде возможно наличие сквозных отверстий или прозрачных окон. Так же на лицевой части расположены кнопки (зоны для нажатия), с помощью которых и реализуется электрические переключения (замыкания) в пленочной клавиатуре. - Внутренняя часть клавиатур, в зависимости от исполнения, может состоять из нескольких слоев пластика на которых сделана печать токопроводящими красками (т.е. реализована электрическая схема клавиатуры), а также размещены встроенные компоненты, такие как светодиоды или резисторы. Слои пластика соединены между собой двухсторонним скотчем. Монтаж клавиатур на поверхность так же производится при помощи двухстороннего скотча.

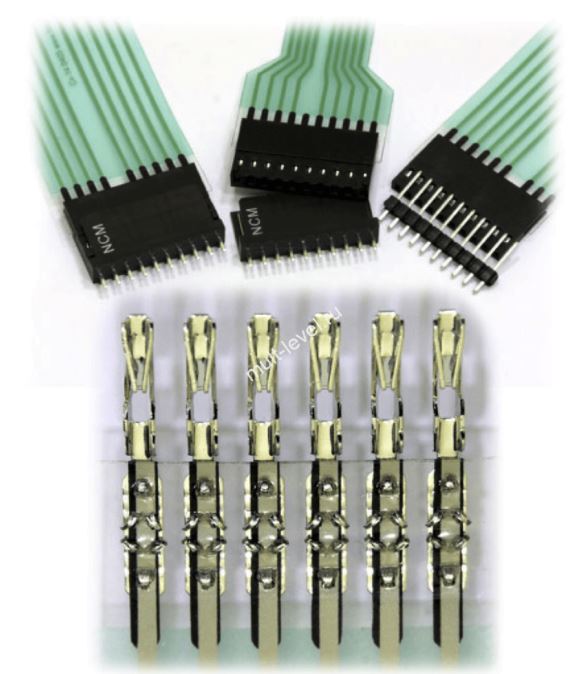

Пленочная клавиатура подключается с помощью шлейфа, на котором отпечатаны токопроводящие дорожки. Сам шлейф подключается с использованием специальных разъемов. На шлейфы клавиатур могут быть нанесены несъемные металлические контакты, на которые можно производить пайку.

Особенности пленочных клавиатур

небольшая высота;
надежность, защита от внешних воздействий;
разнообразные формы клавиатуры;
низкая цена;

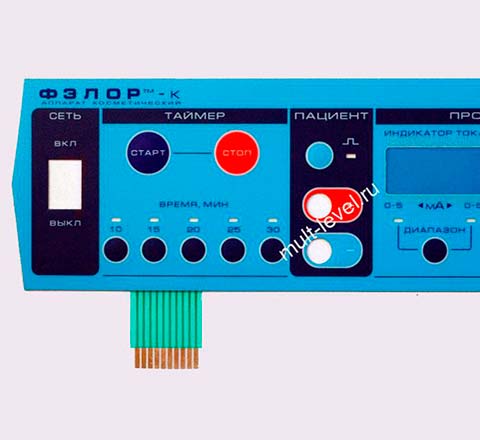

Лицевая часть клавиатуры это декоративная панель, на которой нанесено фоновое графическое изображение, клавиш, символов или окон. Панель обрабатывается просветляющим лаком. Графика наносится с внутренней стороны пленки, для обеспечения надежной защиты от повреждений. Также наносятся тонирующие составы для индикационных дисплеев. Под лицевой частью панели, расположен слой с токопроводящими площадками мембранами. Затем идет слой с электрической схемой, нанесенной токопроводящей краской. Шлейф для электрической схемы и нижний слой с самоклеящейся пленкой. Пленки для клавиатур имеют стойкую к механическим воздействиям и деформациям поверхность, которые выдерживают высокие и низкие температуры, а также защищают от воздействия воды и других химических веществ.

Прочие особенности пленочных клавиатур:

Печать производится методом шелкографии или на струйном принтере, если печать полноцветная. Краски могут быть плотные, светопропускающие (обычно это тонировка окон), зеркальные и т.д.
Окна, сквозные отверстия и общие контуры клавиатур могут быть произвольной формы.
Кнопки клавиатур (зоны нажатия) могут быть с пуклевкой или без неё, а так же могут иметь встроенные мембраны (металлические) или быть без них. Кнопки без пуклевки также могут иметь встроенные мембраны.
Возможно выполнение внутренней экранировки клавиатур по ТЗ Заказчика.
Общая толщина клавиатур обычно около одного мм. В клавиатуру может быть дополнительно встроен пластик толщиной 0,5-5 мм по техническим требованиям заказчика. В этом случае возможно крепление клавиатур не только на скотче, но при помощи винтовых соединений.

Пленочные мембранные клавиатуры с подсветкой

В гибкие пленочные клавиатуры устанавливаются светодиоды для индикации и подсветки клавиш. Подсвечены могут быть: элементы, области или надписи. Равномерная подсветка обеспечивается встроенными светодиодами. Изготавливаем мембранные клавиатуры для приборов на заказ.
